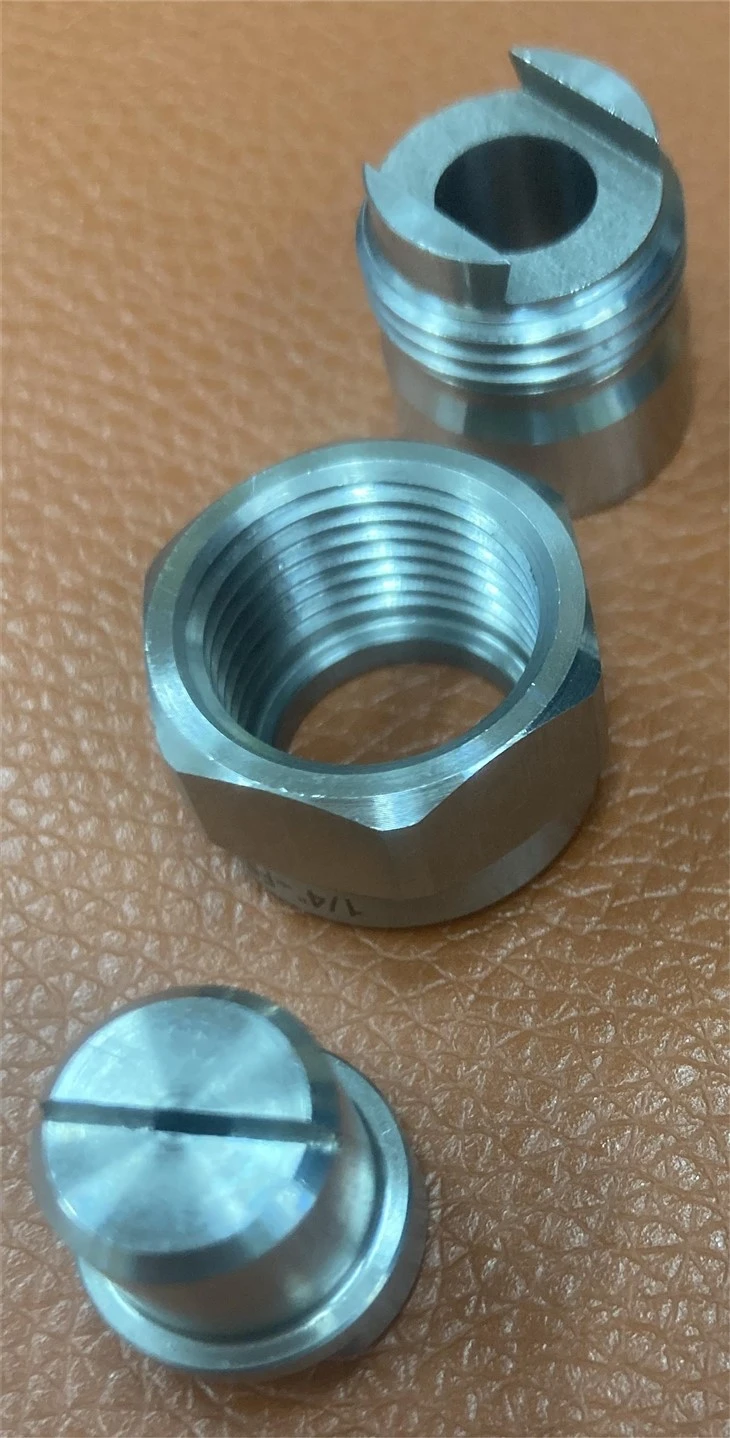

Augstas ietekmes, plakanā ventilatora sprauslas nodrošina spēcīgas iedarbības izsmidzināšanu. To īpašais baložu astes dizains nodrošina pareizu izsmidzināšanas virzienu un ļauj ietaupīt laiku, jo izsmidzināšanas leņķi nav jāpielāgo katru reizi.
• Dovetail Flat Fan Spray Sprauslas nodrošina spēcīgu izsmidzināšanu
• To īpašais baložu astes dizains nodrošina pareizu izsmidzināšanas virzienu un ļauj ietaupīt laiku, jo smidzināšanas leņķus nedrīkst regulēt katru reizi
• Plaša plūsmas ātruma izvēle, izsmidzināšanas leņķi ar standarta 303,304 0r 316SS materiāliem
• Augstas ietekmes plakanā ventilatora sprauslas rada lineāru izsmidzināšanu.
• Smidzināšanas leņķis no 0° līdz 110°
• Vītnes izmēru diapazons no 3/8" līdz 3/4&kvotu; ar BSPT vai NPT vītnes tipu
Vispārējs pielietojums:
1) Papīra ražošanas nozares tīrīšana
2) Dzesēšana tērauda rūpniecībā
3) Spiediena mazgāšana
4) Virsmas sagatavošana
 Augstas ietekmes plakanā ventilatora smidzināšanas sprauslas |  Dovetail Flat Fan izsmidzināšanas sprauslas |

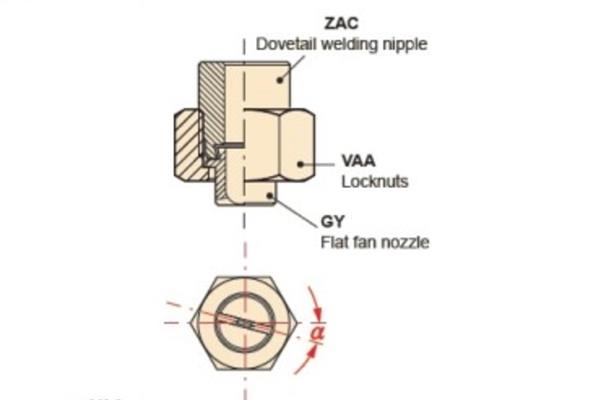

• Vītnes izmēram 3/8″ nobīdes leņķis ir 5°. Vītnes izmēram 3/4″ nobīdes leņķis ir 15°. Attēlā pa labi ir redzams nobīdes leņķis ~ α starp izsmidzināšanas plakni un baložu asti.
Vītnes izmērs | Stils NR. | Atveres Dia. | Plūsmas ātrums (l/min) | Izsmidzināšanas leņķis | |||||||||
1 (asv gal)=3,785 L ; 1 (UK gal)=4,546 l | |||||||||||||
3/8'' | 3/4'' | 1 1/4'' | 0,5 bāri | 1 bārs | 2 bāri | 3 bāri | 5 bāri | 10 bāri | |||||
● | FSUN-C-0.6 | 0.8 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.9 | |||||
● | FSUN-C-1 | 1.0 | 0.3 | 0.5 | 0.6 | 0.8 | 1.0 | 1.4 | |||||
● | FSUN-C-1.5 | 1.2 | 0.5 | 0.7 | 1 | 1.2 | 1.5 | 2.1 | 20° | ||||
● | FSUN-C-2 | 1.4 | 0.6 | 0.9 | 1.3 | 1.6 | 2.0 | 2.8 | |||||
● | FSUN-C-2.5 | 1.5 | 0.8 | 1.1 | 1.6 | 1.9 | 2.5 | 3.5 | |||||
● | FSUN-C-3 | 1.7 | 1.0 | 1.3 | 1.9 | 2.3 | 3.0 | 4.2 | 30° | ||||
● | FSUN-C-4 | 2.0 | 1.3 | 1.8 | 2.5 | 3.1 | 4.0 | 5.6 | |||||
● | FSUN-C-5 | 2.2 | 1.5 | 2.2 | 3.2 | 3.9 | 5.0 | 7.1 | |||||
● | FSUN-C-6 | 2.5 | 1.9 | 2.7 | 3.8 | 4.6 | 6.0 | 8.5 | 45° | ||||
● | FSUN-C-7.5 | 2.7 | 2.4 | 3.4 | 4.7 | 5.8 | 7.5 | 10.6 | |||||
● | ● | FSUN-C-10 | 3.0 | 3.2 | 4.5 | 6.3 | 7.8 | 10.0 | 14.1 | ||||
● | ● | FSUN-C-13 | 3.5 | 4.1 | 5.8 | 8.2 | 10.1 | 13.0 | 18.4 | 60° | |||
● | ● | FSUN-C-16 | 4.0 | 5.1 | 7.2 | 10.1 | 12.4 | 16.0 | 22.6 | ||||
● | ● | FSUN-C-20 | 4.5 | 6.3 | 8.9 | 12.7 | 15.5 | 20.0 | 28.3 | ||||
● | ● | FSUN-C-25 | 5.0 | 7.9 | 11.2 | 15.8 | 19.4 | 25.0 | 35.4 | 75° | |||
● | FSUN-C-32 | 5.5 | 10.1 | 14.3 | 20.2 | 24.8 | 32.0 | 45.3 | |||||
● | FSUN-C-40 | 6.0 | 12.7 | 17.9 | 25.3 | 31.0 | 40.0 | 56.6 | |||||
● | FSUN-C-50 | 7.0 | 15.8 | 22.4 | 31.6 | 38.7 | 50.0 | 70.7 | 90° | ||||
● | ● | FSUN-C-63 | 8.0 | 19.9 | 28.2 | 39.8 | 48.8 | 63.0 | 89.1 | ||||
● | ● | FSUN-C-80 | 9.0 | 25.3 | 35.8 | 50.6 | 62.0 | 80.0 | 113.1 | ||||
● | ● | FSUN-C-100 | 10.0 | 31.6 | 44.7 | 63.2 | 77.5 | 100.0 | 141.4 | 120° | |||
● | ● | FSUN-C-130 | 11.0 | 41.4 | 58.1 | 82.2 | 100.7 | 130.0 | 183.8 | ||||
● | ● | FSUN-C-160 | 12.0 | 50.0 | 71.6 | 101.2 | 123.9 | 160.0 | 226.3 | ||||
● | FSUN-C-200 | 13.0 | 63.2 | 89.4 | 126.5 | 154.9 | 200.0 | 282.8 | |||||
● | FSUN-C-250 | 15.0 | 79.1 | 111.8 | 158.1 | 193.7 | 250.0 | 353.6 | |||||
Pasūtīšanas informācija
FSUN-C | 1/4’’ | – | 316SS | 5010 |
↓ | ↓ | ↓ | ↓ | |
Sprauslas veids | savienojumsektors Izmērs | Materiāls | Plūsmas kods |
Augstspiediena baložu astes ventilatora uzgalis ir unikāls starp plakanajiem ventilatora smidzināšanas sprauslām, tās forma ir unikāla, un tai ir augstas prasības ražošanas prasmēm. Sprauslu ražošanas tehnoloģijā Shanghai Xinhou smidzināšanas sprauslu uzņēmums ir ievērojis stingras prasības un pastāvīgi tiecas pēc izcilības, lai klientiem piedāvātu labākos produktus.
Tā kā šis produkts ir ļoti īpašs, tas ir augsts spiediens, ja jums ir neskaidrības vai šaubas par izmantoto vidi un apstākļiem, lūdzu, sazinieties ar mums, mēs izvēlēsimies jums vispiemērotāko plakano ventilatora sprauslu atbilstoši jūsu faktiskajai situācijai. .
